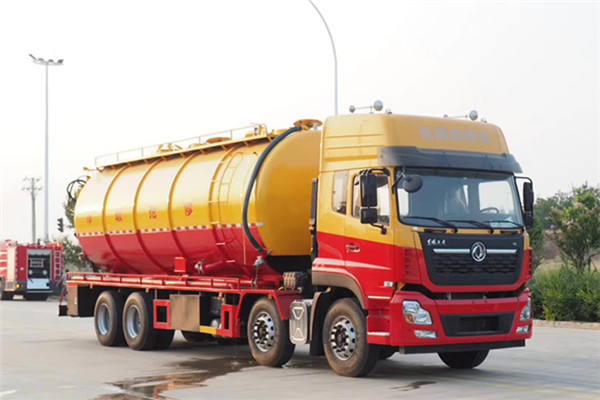

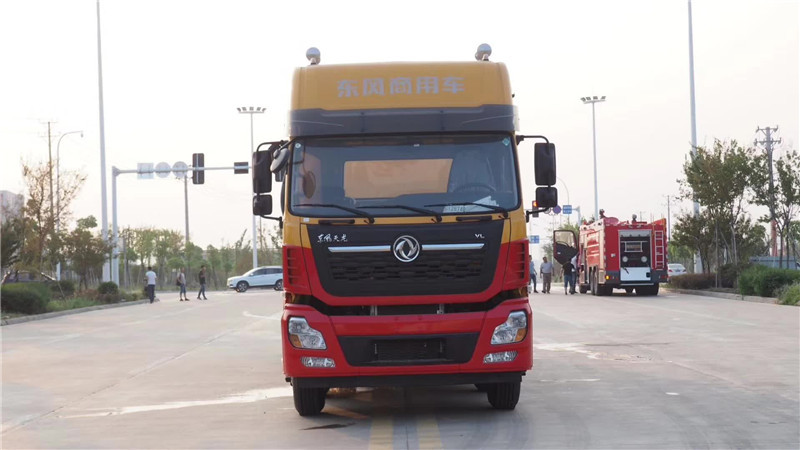

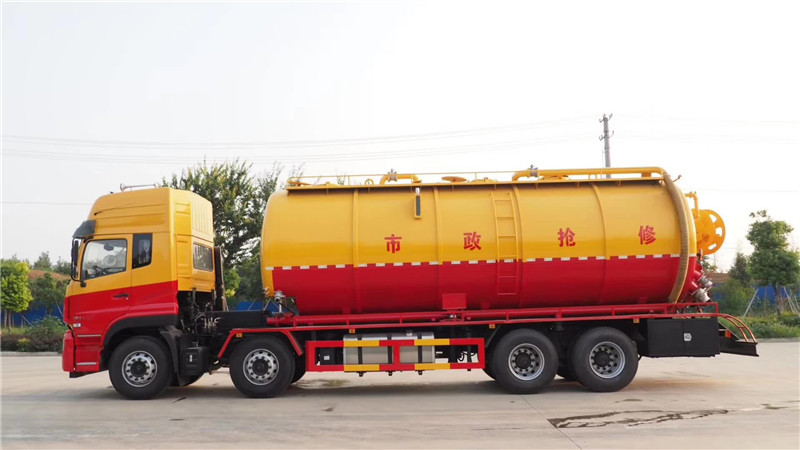

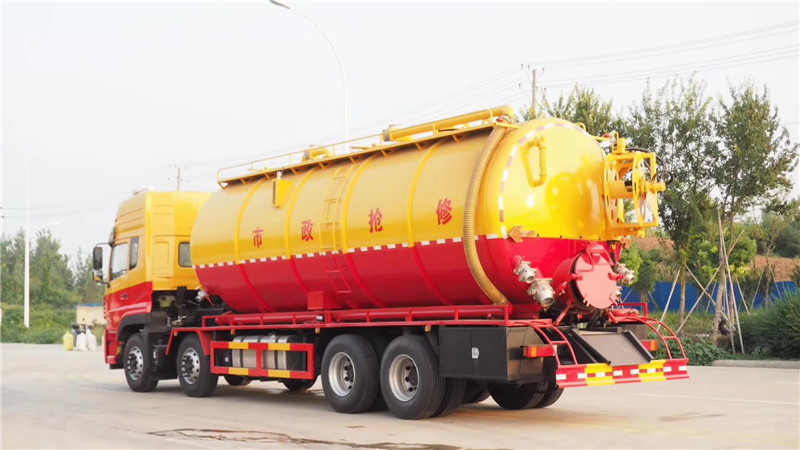

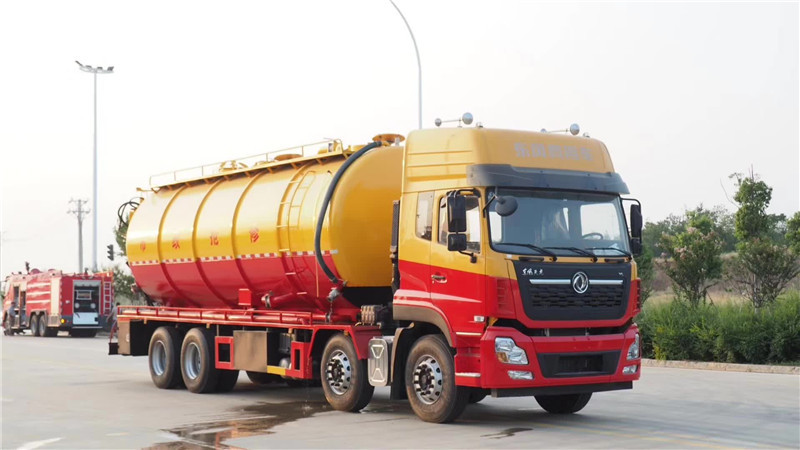

東風天龍前四后八32方清洗吸污車技術參數

清水箱

8立方(噸)

污水箱

24噸/可自由分配

高壓泵

品孚/雙耀

水循環泵

SK-42

高壓泵流量

270/330

油泵

億豐/偉業/威龍

總質量

31000（kg）

額載質量

12005（kg）

整備質量

18800（kg）

外形尺寸

12250*2550*3950mm

東風天龍前四后八32方清洗吸污車底盤技術參數

底盤名稱

東風天龍

底盤型號

DFH1310A9

軸數

4

輪胎數

13（含備胎）

軸距 (mm)

1995+4600+1350

輪胎規格

11.00R20

變速箱

法士特10檔

前后橋

5.5/10

燃料種類

柴油

剎車

斷氣剎

排放標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機企業

排量

馬力

DDi75E350-60

DDi75E300-60

東風商用

東風商用

7500

7500

350

300

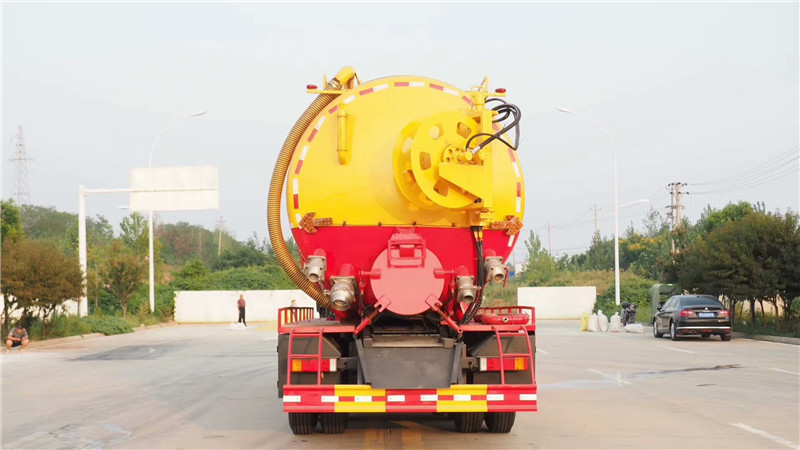

東風天龍前四后八32方清洗吸污車上裝基本配置

標準配置

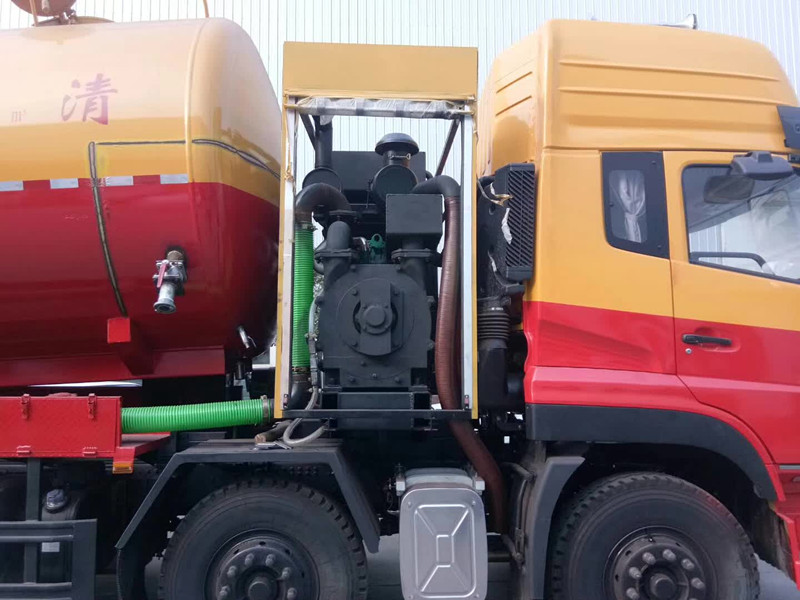

  品孚330L高壓泵，SK-42水循環泵，19MPA高壓泵，配60米直徑25mm高壓管配10個不同型號的噴頭，加裝可液壓操控的180度旋轉的大卷盤，泵出水到絞盤用直徑32管路，卷盤做在后封頭上面，后封頭用方鋼十字加固，吸污部分采用濰柴420馬力副發動機帶帶SK-42水循環泵，一根10米吸污管帶陰陽端快速接頭，水罐和污水罐可以互通，用DN100球閥控制，罐體頂部加護欄平臺（加寬）和爬梯，后封頭全焊（可選擇全開），尾部加裝一根600mm快開，快開左邊一個150排污閥帶出口牌，右邊2個100吸污球閥帶出口盤，污水罐右下角做一個150排污口球閥的排水口，罐體內鋪1.75MM厚1.2米寬201鋼板，罐內做兩道防浪板，罐體外包箍筋，清水箱作業兩旁各做一個65消防接頭和兩個洗手球閥，罐子頂部做2個直徑500的罐口，罐內帶爬梯，水罐底部加裝一根50排水球閥，尾部箭頭燈，兩個大工具箱（分兩層），副發動機進氣管用蝶閥控制，進料管直徑120，直徑220的彎頭（加厚）接長，進料管拉直，油箱加大，800直柄噴頭一個，8公斤噴頭一個，卷盤旋轉帶調速閥，厚保險杠加固，尾部配放管裝置，耐震壓力表，后泄氣排壓65球閥，尾燈保護裝置。

車輛說明

采用國內技術領先的吸污專用泵，吸力大，吸程遠，特別適合用于下水道內的淤積物的抽吸、裝運和排卸，尤其是可吸下水道泥漿、淤泥、石子、磚塊等較大物體、含水量較小等物質。自吸自排，壽命長，工作速度快，運輸方便。吸污車的排放有加壓排放和自流排放兩種方式，吸污車自吸自排，后蓋可打開并自卸罐體中雜質，抽吸效率高、自吸、自排及直灌等特點，操作快速、簡便，可以疏通任何堵塞的下水道、管道的沉積物、死角泥溝的疏通，也可用于清洗工業排液管道、壁面等，清洗公路、廣場地面。
