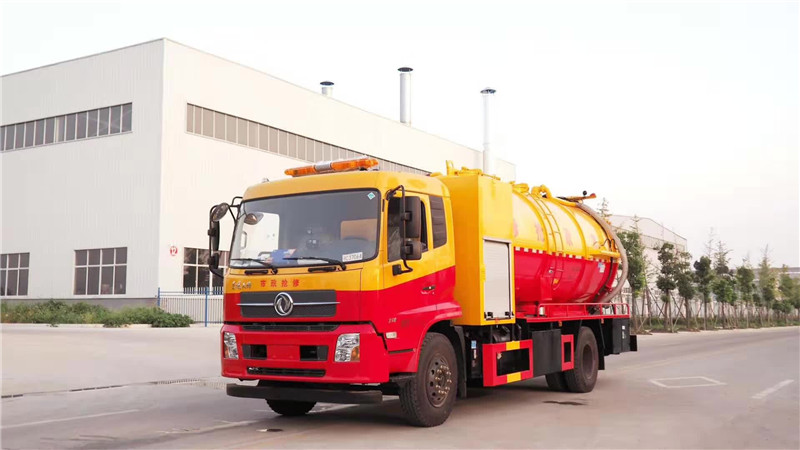

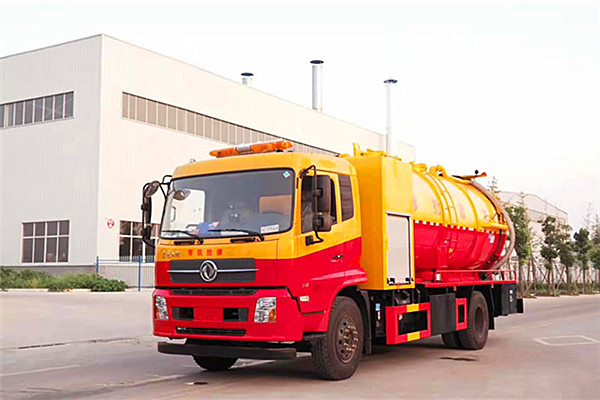

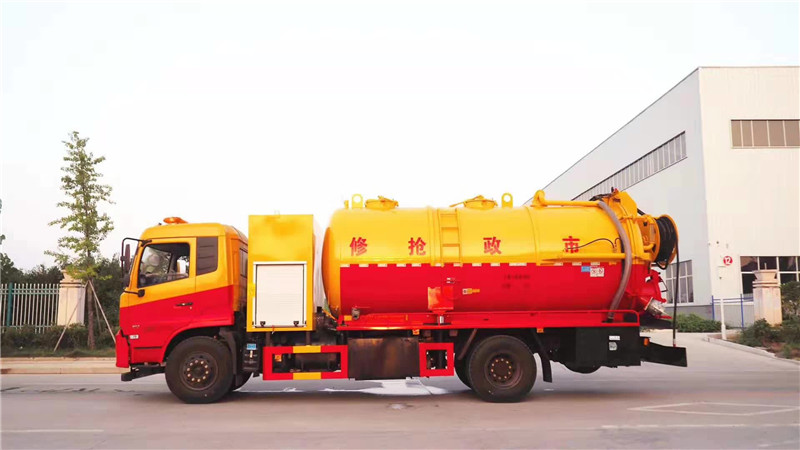

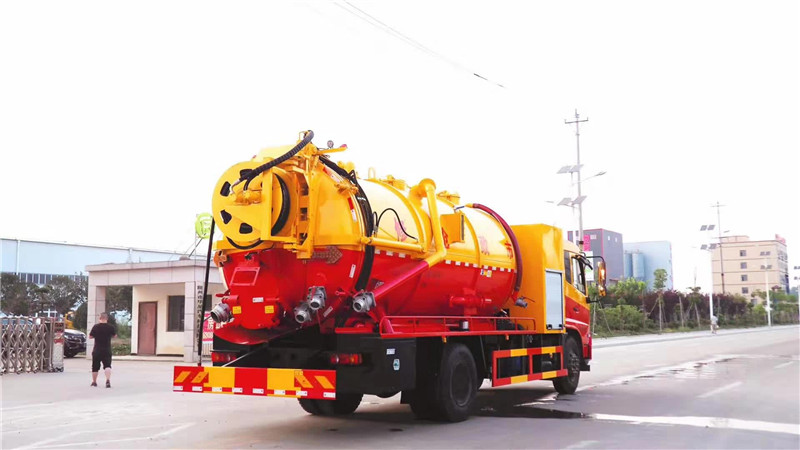

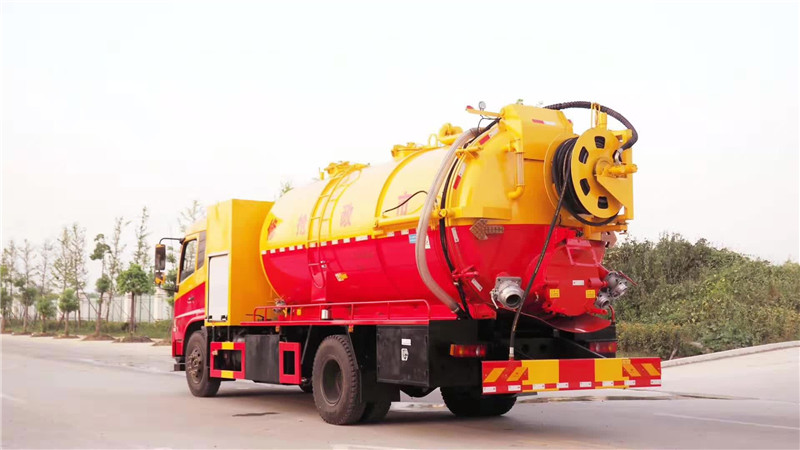

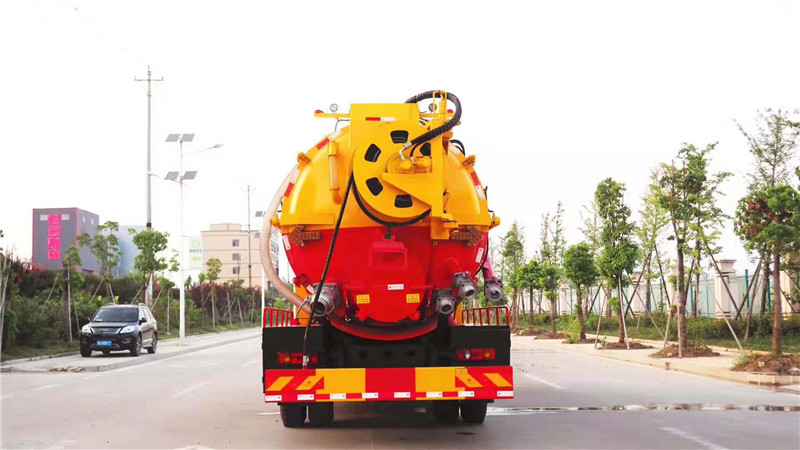

國六東風天錦15方蘿茨泵清洗吸污車

國六東風天錦15方蘿茨泵清洗吸污車也叫東風天錦聯合疏通車，一車頂三車為用。

清洗吸污兩用車又叫下水道疏通車，該車是聯合高壓清洗車和吸污車的功能與一體的新型環衛專用車輛，該車亮點功能為人力所不能到達的下水道堵塞區域疏通、所以叫做聯合疏通車。該車其他功能為樓層沖洗、吸污排污、園林綠化等。工作原理為通過吸污管道系統吸收下水道的積水后，車載絞盤勻速放置高壓管道，高壓沖洗管道工作時旋轉作用力使高壓沖洗管道進入人力所不能到達的下水道堵塞區域，進行高壓沖穿作業，通過吸污管道最大限度的減少水污對堵塞區域的覆蓋，達到最好的沖穿效果，起到疏通下水道的目的。

國六東風天錦15方蘿茨泵清洗吸污車底盤的主要配置：

真空泵：

蘿茨真空泵，噪音小，體積小，質量輕，吸力強，更穩定，經久耐用，不分地區，季節影響， 可持續工作，南北方均可使用。
高壓水泵：

額定壓力220BAR,額定流量：215L/min/品孚高壓柱塞泵，國產優質大流量。【可選擇天錦雙耀，通潔品牌】
污水罐：

銅體6mm,封頭8mm鍋爐鋼板制造，圓柱形，后蓋自動開閉，傾翻卸料，可加裝高液位報警保護裝置。（罐體總?cè)莘e15方，水污可自由分配）
清水箱：

由2個管路聯通的水箱組成，內置防波板，可加裝低水位報警保護裝置。
水管卷盤：

液壓驅動，正反轉，無級調速。安裝于污水罐后蓋上，可纏繞存放DN22-25的專用膠管不少于60M。
專用膠管：

國產優質DN22-25的下水道疏通專用膠管，耐高壓，質量輕，摩擦阻力小，抗劃傷能力強。標準配置管長：60米。
專用吸污管：

優質PVC合成材質吸污管，輕質堅韌，內徑102mm,長度10米。
噴頭：

標準配置三角形噴頭，蘑菇噴頭。
吸污：

由玉柴160馬力副發動機驅動的蘿茨真空泵使污水罐產生真空，將吸污管插入污泥中，污物在大氣壓的作用下被吸到污水罐中。污水過濾后排回下水道，污物留存在污水罐中，運送到指定地點后排放。
清污：

真空泵使吸污罐內產生真空和高速氣流，將吸污管插入少水、有一定硬度的污泥中，或?qū)⑽�污管口對�?zhǔn)泥砂、垃圾等，這些污物在高速氣流的作用下被帶到污水罐中。完成下水道清污作業。

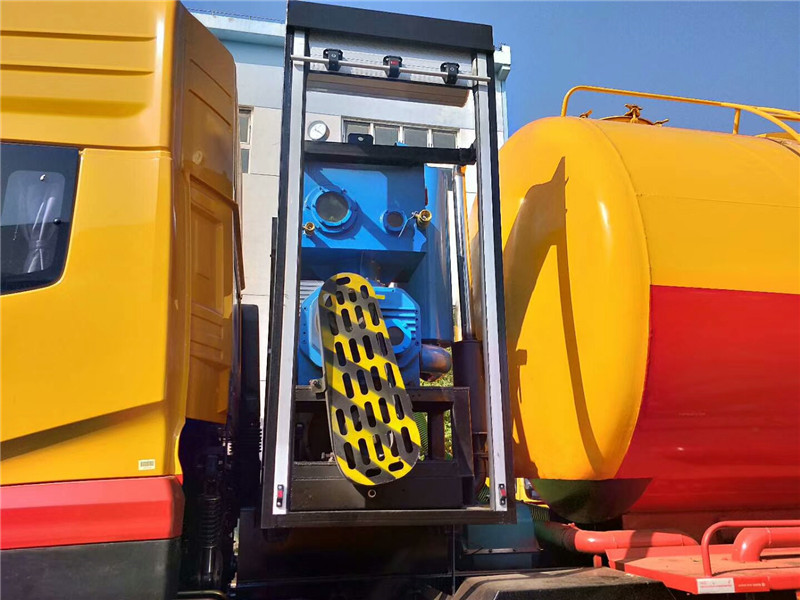

國六東風天錦清洗吸污車副發動機帶蘿茨真空泵上裝
采用武鋼優質Q235鋼板制作（6個厚），高壓泵采用合資品孚泵 ，流量：250L/min， 壓力：20MPA ，【可選擇天錦雙耀，通潔品牌】夾心取力器驅動，配100米φ25mm高壓管。配水雷陶瓷沉井噴頭一個，沉井陶瓷噴頭2個，  配自制長噴頭一個 。
吸污配置： 玉柴160馬力全新發動機驅動ZG-3600羅茨風機，配10米φ102透明吸污管1根。  專用功能為自吸，罐體為全密封壓力罐，吸力大，可吸下水道污泥等含雜質較多的污物，罐體可舉升后蓋可打開帶洗手裝置，帶后自流口，帶吸污視糞窗，壓力表。  帶罐體支撐。  后封頭600排污口 +150排污球閥+100球閥   尾部加箭頭燈一副  后卷盤加液壓限位控制卷盤（左右）擺動卷盤.

高壓清洗車羅茨真空泵特點：

羅茨真空泵產生的原因：
羅茨真空泵自上世紀四十年代由羅茨鼓風機演變發展而來，它的出現，主要是由于隨著工業的發展，在許多真空系統的應用中，為了提高真空系統的抽氣效率、縮短抽氣時間，或者是在大量放氣的真空系統中能保持較恒定的真空條件，通常工藝上要求真空泵在1333～1.3Pa壓力范圍具有較大的抽速，要滿足這樣的工藝條件，使用其他形式的機械真空泵是困難的，即使能勉強達到這樣的使用要求，也很不經濟，因此，羅茨真空泵正是在適應這樣的工業應用中得以廣泛使用。

清洗吸污車羅茨真空泵相比于普通的自帶副發動機的優點：
1.體積小，啟動快，耗損少，抽速快效率高，耐高溫，機械摩擦小，運行成本低。
2.自帶精密過濾系統，加強對泵體的自身保護，降低泵體故障率。
3.在工業用泵基礎上改裝，加裝散熱系統延長持續工作時間。
4.無油無水運轉，使用不受地域限制，即使在寒冬的冬季也可使用。
5.全新動力機驅動功率小，故障率低，油耗低可全國聯保售后無憂。
6.在較寬的壓力范圍內具有較大的抽速。
7.起動快。
8.泵腔及轉子工作時為干式無油，對被抽氣體中的灰塵，水蒸汽不敏感，油蒸汽污染真空系統的情況比油增壓泵、油擴散泵和油封機械泵要少得多。
9.由于動平衡較好，所以運轉時的振動小、噪聲低。
10.驅動功率小，這是因為機械摩擦損失小。
11.不用排氣閥。
12.轉速高、體積小，可制成任何幾何抽速的泵。
13、可凝性蒸汽對泵無影響，因為經過泵時還沒壓縮到飽和蒸汽壓。
14、與其它機械真空泵比較，節能效果顯著，且耗油量小。

國六東風天錦清洗吸污車副發動機帶蘿茨真空泵
【整車技術參數】
總質量	18000	罐體容積(m3)	7.6
額定質量	5860,5795	外形尺寸	9150X2550X3600
整備質量	12010	貨廂尺寸	XX
接近角/離去角(°)	17/10	前懸/后懸	1400/3050,1430/3020
軸荷	6500/11500	最高車速(km/h)	89
備注	備注：1.該車用途為清洗吸污,主要專用裝置為清水罐,污水罐,高壓水泵,水循環吸污泵 .罐體尺寸為(直段長×直徑)(mm):4700×1950,其中罐體前段為清水罐(直段長2100mm);后段為污水罐(直段長2600mm).水罐和吸污罐為兩個獨立罐體,清洗功能時用清水罐,吸污功能時用污水罐.清洗吸污兩種功能不同時使用,兩罐不能同時滿載.污水罐有效容積7.6立方米,介質:液態污物,密度:800千克/立方米;清水罐有效容積6.0立方米,介質:水,密度:1000千克/立方米,2.僅采用軸距4700(mm)底盤.長前懸后懸對應關系為9150/1400/3050,9150/1430/3020.側/后防護材料為Q235,連接方式為螺栓連接,截面尺寸235×60mm,下邊緣離地高500mm. ABS型號:3631010-C2000,4460046450;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司.
【底盤技術參數】
底盤型號	DFH1180EX8	底盤名稱	載貨汽車底盤
商標名稱	東風牌	生產企業	東風商用車有限公司
軸數	2	輪胎數	6
軸距	4700,
輪胎規格	10.00R20 18PR,275/80R22.5 18PR
鋼板彈簧片數	7/9+6,8/10+8,8/9+6	前輪距	1920,1950
燃料種類	柴油	后輪距	1820,1860
排放依據標準	GB3847-2005,GB17691-2018國Ⅵ
發動機型號	發動機生產企業	發動機排量	發動機功率
D6.7NS6B230	東風康明斯發動機	6700	169(kw)/229.84(ps)
