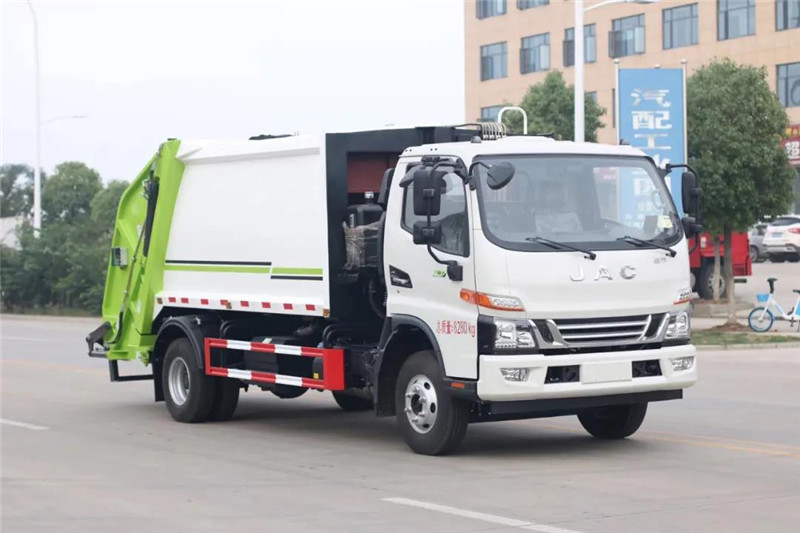

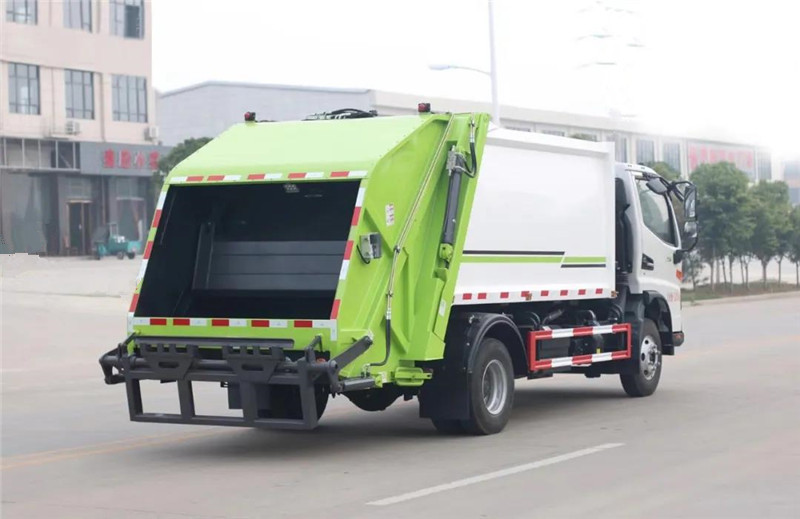

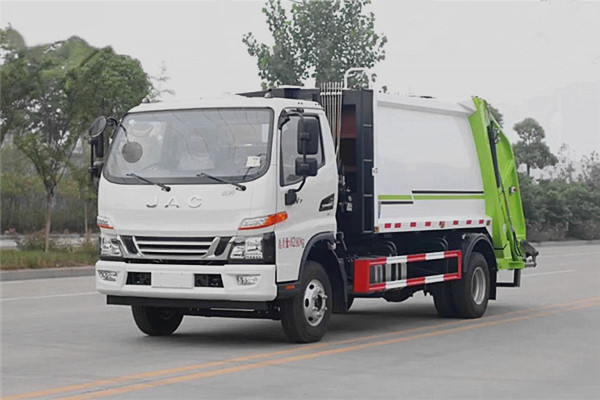

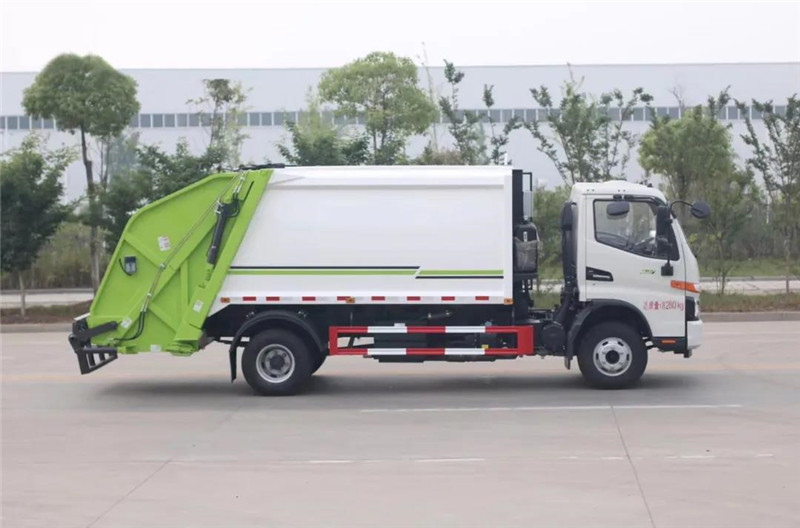

8方-10方江淮駿鈴V7壓縮垃圾車
所屬型號 垃圾車系列
超長質保
專業團隊
全程監督
合作共贏
推薦車型
車型詳情
一、8方-10方江淮駿鈴V7壓縮垃圾車優勢
1、 壓縮垃圾車自動化程度高。
2、壓縮垃圾車液壓操作系統先進可靠。
3、壓縮垃圾車廂體輕量化設計,載質量大。
4、壓縮垃圾車后門機構設計先進。
5、壓縮垃圾車運載量大,環保性強。
6、訂購我廠壓縮式垃圾車返現20000元。
程力集團生產的8方-10方江淮駿鈴V7壓縮垃圾車具有整體外形美觀,具有很高的性價比、安全可靠、操作便捷。該系列垃圾車是程力公司成熟成品。上裝部分由密封式垃圾箱、填裝器、推鏟、液壓傳動系統和電氣控制系統組成。整車為全封閉型,采用電氣液一體化技術,借助機、電、液聯合自動控制系統,通過垃圾箱、填裝器和推鏟等專用裝置,實現垃圾倒入、壓碎或壓扁、強力裝填,把垃圾擠入車廂并壓實和推卸。壓縮過程中的污水全部進入污水廂,解決了垃圾運輸過程中的二次污染的問題。
二、8方-10方江淮駿鈴V7壓縮垃圾車底盤配置【3845mm軸距】

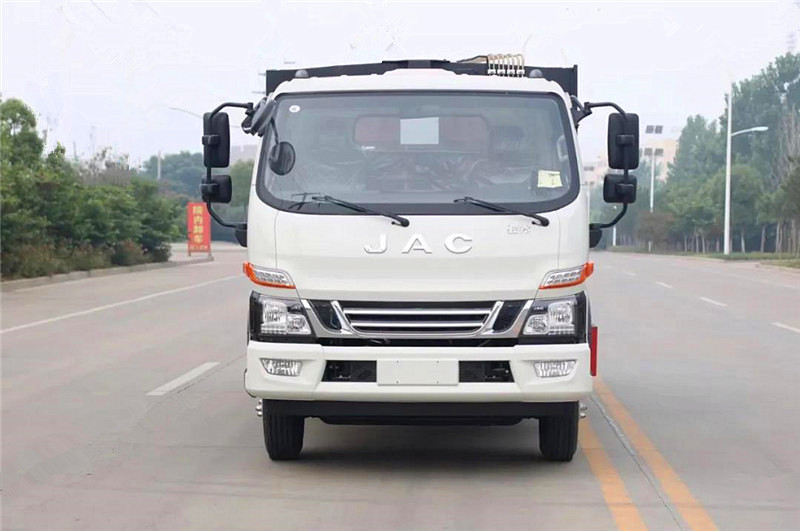

底盤配置:采用駿鈴V7駕駛室2071寬體,3845軸距,云內120kw【163馬力】發動機,動轉,中控鎖,電動玻璃,多功能方向盤,日間行車燈,后視鏡加熱,空調,星銳六檔變速箱,斷氣剎,前橋3噸,后橋7.2噸,無骨雨刮,PTO,自動調整臂,動力轉向,排氣制動,214*70*(5+3)雙層大梁。
江淮駿鈴V7壓縮垃圾車底盤優勢:
1、“鳥籠式”高強鋼框架結構,框架安全及防護安全的四層次安全防護體系,通過了高標準的碰撞實驗并能正常駛離實驗臺。轎車化,人性化內部設計布置布局,操作便捷;
2、國際頂尖配件:美國延鋒偉世通儀表臺、日本艾迪斯離合器、瑞安制動閥、克諾爾ABS、福耀玻璃、美國江森座椅、星銳變速箱、納鐵福傳動軸、美國AAM后橋、德國梅克朗汽車鏡、英國威爾燃油濾清器、美國博格華納EGR控制閥;
3、全同步器變速箱,從而有效的避免了內部花鍵齒圈的齒合的沖擊,操作輕便,噪音低;
4、動力強勁,高強承載;
5、標配本地PTO,預留遠程PTO及油門接口,滿足專用車特殊需求。
三、8方-10方江淮駿鈴V7壓縮垃圾車上裝主要配置:
箱體容積 |
8-10m3 |
箱體外形 |
弧形/選裝方形 |
箱體材料 |
底4邊4 |
壓縮比 |
≥2.5 |
填裝器有效容積 |
≥0.5m3 |
裝填循環一次時間 |
≤30 s |
推卸垃圾時間 |
≤25s |
控制方式 |
自動、手動 |
液壓系統最大壓力 |
16MPa |
多路換向閥 |
揚州中梅 |
液壓油泵 |
合肥長源/恒利 |
液壓油缸 |
國內知名品牌 |
控制系統 |
德國西門子 |
翻桶機構 |
同時掛兩個240L標準垃圾桶(選裝其他類型翻轉架) |
8方-10方江淮駿鈴V7壓縮垃圾車上裝具體介紹
1、8方-10方江淮駿鈴V7壓縮垃圾車產品結構介紹
A、箱體結構 垃圾箱采用加強梁和高強度鋼板焊接而成牢固的框架結構,側面采用縱向無拼焊工藝的整板制作,側板上下加強梁與側板整體成型,采用專用設備冷彎成型,大R角成型,提高了剛性,側板縱向無焊縫,有效避免了傳統拼焊工藝長時間使用造成的焊縫疲勞失效等缺陷,頂面為圓弧曲面,箱體底板與箱體側板采用先進的拼焊工藝,避免了傳統焊接工藝長期使用造成箱體漏水的現象,箱體前下部設置有大容量污水收集箱,提高了車輛污水儲存能力,整體箱體外形美觀,重量輕,受力好,不易變形。
B、推鏟總成 推鏟由矩形鋼管骨架和折彎板焊接構成,推鏟兩側及頂部安裝有可調節的密封條,確保推鏟與箱體間隙,不僅結構輕巧,又能使垃圾均勻分布,卸料干凈徹底。
C、填裝器總成 主要由填裝器殼體、滑板、刮板等構件組成,填裝器滑道采用高強度的耐磨材料冷彎成型,下部弧形板采用高強度耐磨材料制作成型,弧形板上加工有漏水口,便于填裝器內部污水流入下部污水儲存箱,避免運輸過程中污水撒漏,填裝器下部設置有大容量污水儲存箱,污水箱兩個有大口徑污水排放口;滑板兩側采用整體尼龍滑塊,具有自潤滑性,穩定性高,耐磨性能更好;刮板受力部位采用局部加強處理,結構牢固,重量輕。
D、翻轉機構采用折彎材料和型材拼焊而成,結構牢固,外形美觀。
E、油缸支座,垃圾桶提升購件,卡桶導向板,連桿支座等受力部位采用鑄鋼件整體鑄造成型,結構牢固,不易斷裂。
2、8方-10方江淮駿鈴壓縮垃圾車液壓傳動系統介紹
A、液壓油缸采用國內知名品牌-廈門銀華/煙臺未來品牌,國內主流環衛車油缸供應商,油缸所有密封件采用英國進口HALLITE品牌,確保油缸使用壽命。
B、液壓油泵采用合肥長源/合肥皖液生產的鋁合金齒輪泵,性能穩定,可靠性高。
C、多路換向閥采用揚州中梅、湖南鴻輝、上海強田、意大利HC等品牌,國內環衛車主流配套廠家。
D、液壓管路采用國內知名品牌,鋼管為徐州全球通,軟管為廣州天河。
3、8方-10方江淮駿鈴壓縮垃圾車電氣控制系統介紹
系統采用模塊化設計思路搭建,主要由控制箱總成、前操作CAN總線按鍵盤、后操作按鍵盒組、接近開關傳感器、車體線束五部分組成,各部件之間通過航空插件,汽車級防水插件等連接器相互對接。集成化高,系統簡練,安裝方便,接線簡單,簡化系統,防護等級高,耐水,耐腐蝕,IP67防護等級,9~36VDC寬工作電壓范圍,單個按鍵壽命100萬次以上,已在工程機械、環衛機械業內廣泛應用,可靠性高,性能穩定,具有背光功能,方便夜晚作業,美觀大方。
上裝線束采用一體化設計,可靠性高,安裝、布線方便,汽車、工程機械線束專業制造商生產,垃圾壓縮車專業導通檢測臺,正確率100%,滿足QC/T29106-2014汽車線束標準,各接頭功能標識明顯,防錯,安裝方便,效率高。
4、8方-10方江淮駿鈴壓縮垃圾車工作裝置

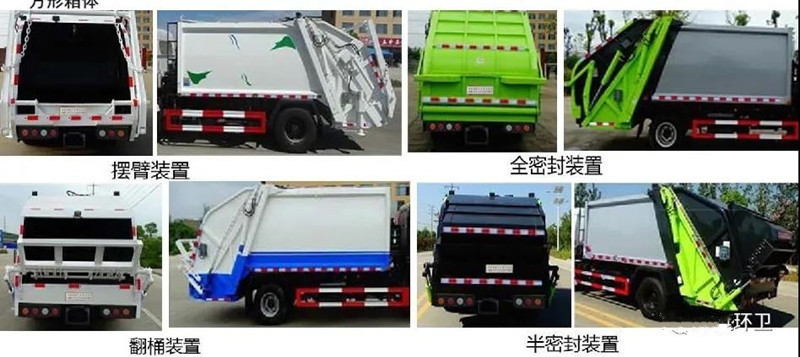

不同用戶可根據不同的垃圾搜集方式,選裝不同的翻桶(斗)機構:翻標準垃圾鐵桶ZBT59003-88(300L)、塑料垃圾桶(240L)、塑料垃圾桶(660L)、隨車小垃圾斗(800L)、密封遮蓋式垃圾斗(1400L)、擺臂垃圾斗(3000L)。
四、8方-10方江淮駿鈴V7壓縮垃圾車整車基本參數:
江淮駿鈴V7壓縮式垃圾車
【整車技術參數】
總質量
8280
罐體容積(m3)
8-10方
額定質量
1745
外形尺寸
7250X2300X2750
整備質量
6340
貨廂尺寸
XX
駕駛室準乘人數(人)
3
鞍座最大載質量
接近角/離去角(°)
25/12
前懸/后懸
1051/2000,1075/2000
軸荷
3000/5280
最高車速(km/h)
100
備注:
備注:1.該車通過后上料機構,填料器,垃圾廂體進行垃圾收集裝填及壓縮作業,僅選用3845mm軸距。該車可選裝落地斗裝置外觀,選裝翻桶裝置外觀,選裝擺臂裝置外觀,選裝三角斗裝置外觀,選裝無上料裝置,選裝廂體尾部外置缸填充器外形。選裝工作裝置時外形長 /前懸/軸距/后懸/后伸對應關系為
①翻桶裝置:7316/1051/3845/2000/420,7340/1075/3845/2000/420
②三角斗裝置:7186/1051/3845/2000/290,7210/1075/3845/2000/290;
③落地斗裝置:7226/1051/3845/2000/330,7250/1075/3845/2000/330;
④擺臂裝置:7016/1051/3845/2000/120,7040/1075/3845/2000/120;
⑤無上料裝置:6896/1051/3845/2000/0,6920/1075/3845/2000/0;
2、側防護采用冷彎型鋼/Q235B,螺栓連接;后防護由專用裝置替代,下邊緣離地高450mm。
3、ABS系統控制器型號/生產企業:CM4XL-4S/4M,VIE
ABS-Ⅱ/廣州瑞立科密汽車電子股份有限公司,浙江萬安科技股份有限公司。發動機D30TCIF2的油耗值為16.2L/100Km。
【底盤技術參數】
底盤型號
HFC1081P31K1C7ZS
底盤名稱
載貨汽車底盤
商標名稱
江淮牌
生產企業
安徽江淮汽車集團
軸數
2
輪胎數
6
軸距
3845
輪胎規格
7.50R16LT 14PR
鋼板彈簧片數
9/12+6,9/9+7
前輪距
1695
燃料種類
柴油
后輪距
1600,1785
排放依據標準
GB3847-2005,GB17691-2018國Ⅵ
發動機型號
發動機生產企業
發動機排量
發動機功率
D30TCIF2
昆明云內動力股份有限公司
2977
120
