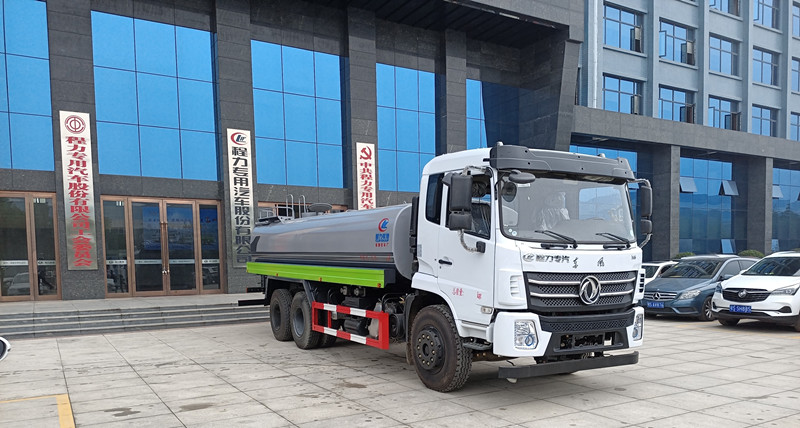

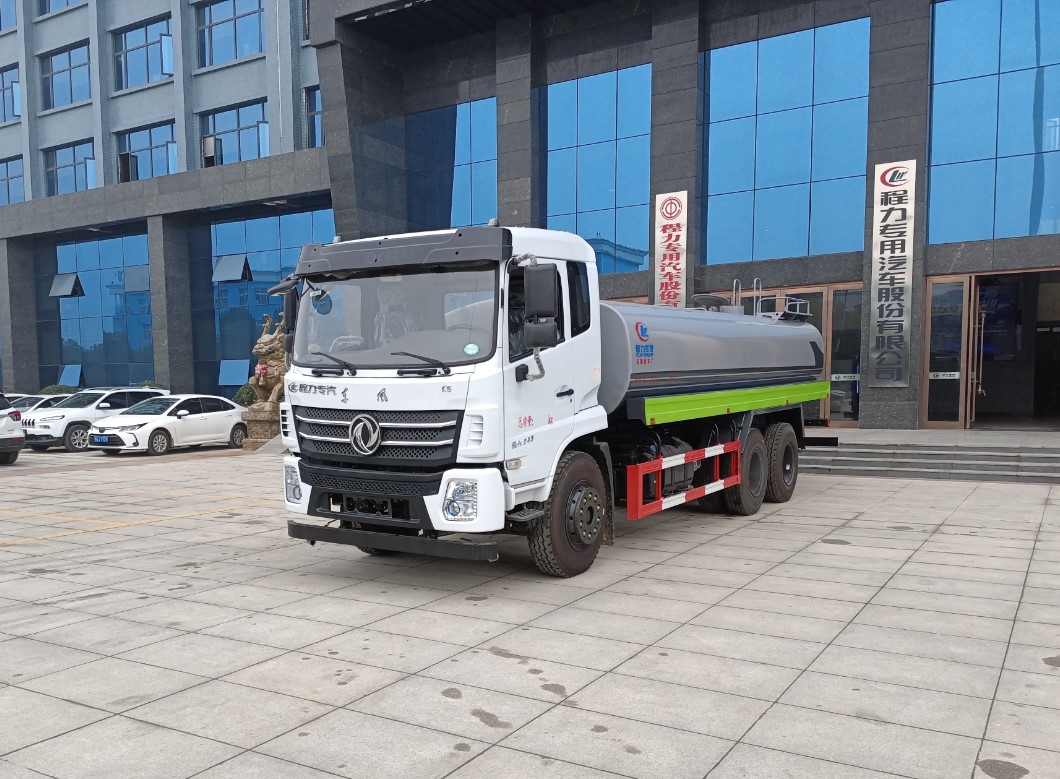

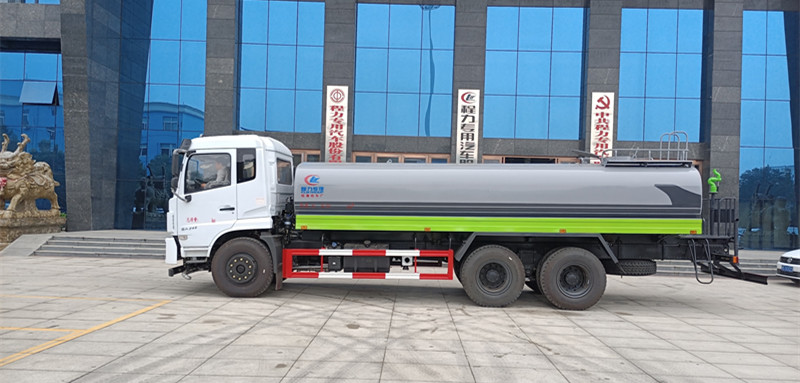

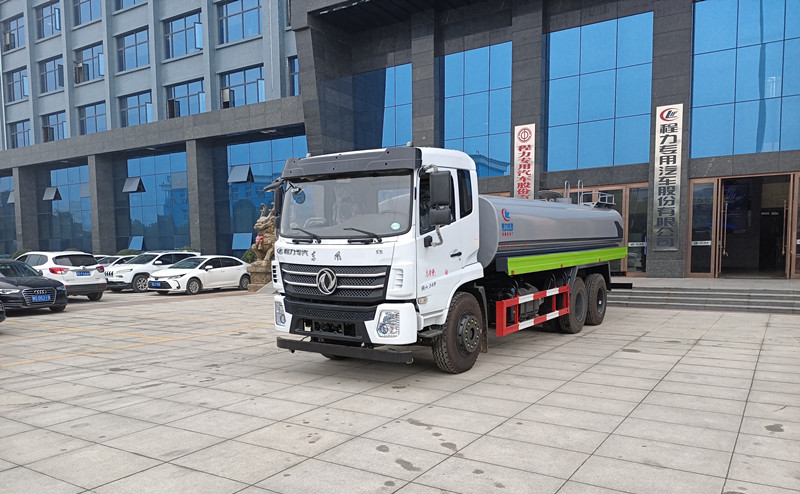

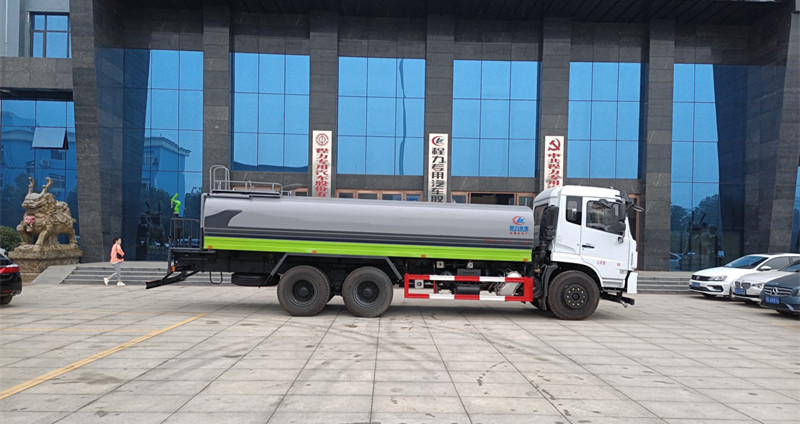

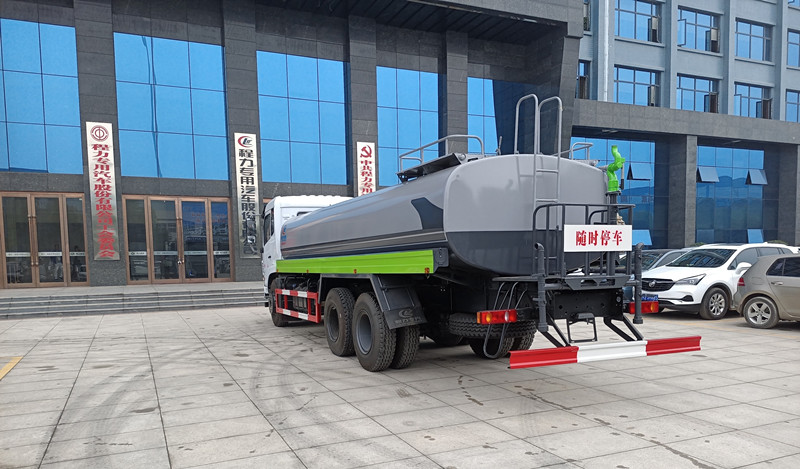

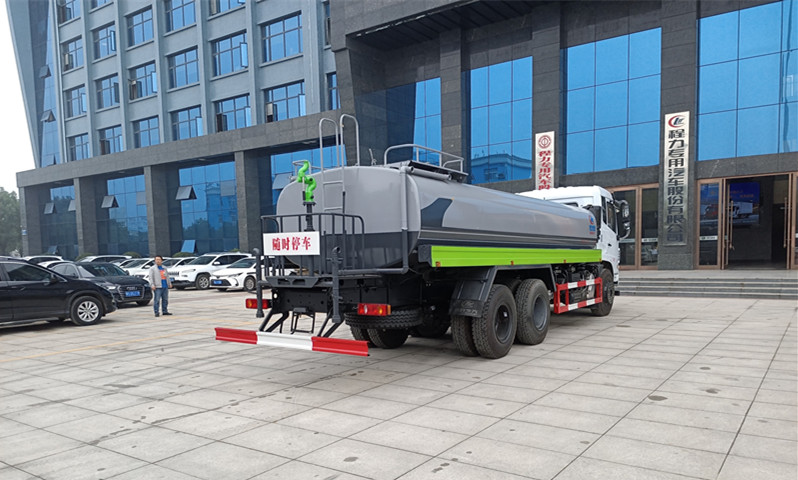

東風K6后雙橋20噸灑水車
一、東風K6后雙橋20噸灑水車底盤配置
底盤型號（EQ1258GSZ6DJ）
整車尺寸：10350*2550*3200mm，東風專底D17兩點懸浮駕駛室，康明斯230馬力/玉柴245馬力/玉柴270馬力，國六發動機，4350+1350mm軸距，1100鋼絲胎，陜齒8檔/9檔變速箱，原廠abs，電動玻璃，原廠空調，帶方向助力，離合助力，氣剎制動，氣囊座椅，多功能方向盤，前橋5噸，后橋10噸，280雙層大梁，白色排半可前翻駕駛室。
二、東風K6后雙橋20噸灑水車上裝配置優勢：
該車型采用最新款東風專底D3L專用灑水車底盤。

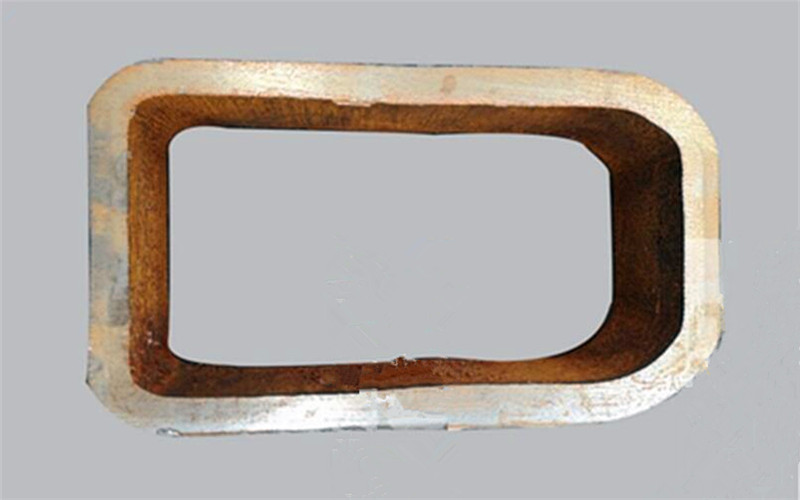

罐體尺寸：6900x2240x1420mm灑水車專用部分由罐體、水泵、取力器、傳動軸、球閥、噴灑裝置等部件組成。采用國家定型產品,具有性能穩定、工作可靠、通用適配等特點。灑水車罐體結構為橢圓形或方圓形,采用武鋼優質4mm碳鋼Q235材質，罐體底部加厚，專用部分采用罐體自動焊，管道加粗，優化管道設計，軸承式水炮，帶消防接頭、自流閥及自吸功能。罐體拼板自動焊接（美國林肯焊機及電源）焊縫美觀結實耐用，罐體封頭自動焊接，新式前沖，噴嘴可調節角度，球閥式消防栓帶接口，聚四氟法蘭墊片，罐體底板加厚，副梁包邊，保護副梁。罐內隔板具有防波作用，以減低汽車行駛時罐體液體的沖擊。全車輔件螺絲連接，標準化生產，可拆卸式方便維修！罐體表面雙層油漆工藝，防銹、耐腐蝕，其余由廠家標配。重量符合上牌需求，
整車帶一個專用60/90或者50/110大功率灑水泵（垂直最大吸程6.8米），多功能灑水車配備2個前沖（噴）(能將路面泥巴、塵土、垃圾沖干凈)；前沖可沖洗約7-8車道，高炮射程28-30米，2個后灑(能均勻地將水灑在路面,一次灑水寬度14米)、2個側噴（花灑）(能均勻地將路旁綠化帶澆灌)、帶1個后工作平臺，平臺上安裝1個綠化灑水高炮（灑水炮可全方位旋轉，可連續調成直沖狀、大雨、小雨、毛毛雨，霧狀可調節沖洗高大樹木），引水時間<4min，流量50m3/h。帶1個消防接頭，帶1個自流閥，1個過濾裝置、人性化爬梯及側防護欄，安裝灑水音樂喇叭，配專用水泵（泵進泵出）及消防栓接口，兩根等長輸水管，金屬漆，其余標配。用戶可選裝消防大功率消防水泵、應急時可做消防灑水車使用。
產品備注：灑水泵可起到吸水和加壓排水功能,可將池塘的水直接吸入罐體內也可直接從城市街道的消防栓上連接注水,吸入罐體內。所有灑水車同時具有運水或裝載其他液體物質(如：牛奶、食用水)功能,罐體外壁經發泡或巖棉處理后具有保溫功能。灑水車也可作噴藥車使用,罐體內壁可進行專業的防腐防銹處理,選裝不銹鋼泵,管道,水炮及不銹鋼罐體。對灑水車有特殊要求的用戶請?zhí)崆案嬷?/span>,我們可按用戶要求設計改裝。
三.東風K6后雙橋20噸灑水車具體配置：
|
上裝規格
|
6900*2240*1420mm
|
|
上裝配置及參數
|
水管有效容積（m3）
|
18.6
|
|
水槍射程
|
35
|
|
沖洗寬度
|
≥20
|
|
灑水寬度
|
≥12
|
|
罐體
|
罐體材質、厚度
|
Q235B碳鋼、4mm
|
|
封頭材質、厚度
|
Q235B碳鋼、5mm
|
|
防波板厚度/個數
|
3mm/2
|
|
檢修人孔
|
Q235B碳鋼，1個
|
|
水泵
|
型號
|
天億/金龍50/110
|
|
流量
|
50
|
|
揚程
|
110
|
|
自吸高度
|
6.5
|
|
水路系統
|
管路
|
鍍鋅鋼管、油漆
|
|
前沖
|
鋁合金、圓錐噴嘴，2個
|
|
后灑
|
鋁合金，2個
|
|
高炮
|
鋁合金，1個
|
|
側噴
|
鋁合金、蓮蓬噴頭，2個
|
|
球閥
|
合金鋼、手動球閥
|
|
加水口
|
中式內扣式消防栓接口、鋁合金
|
|
取力器，傳動軸
|
與變速箱、水泵匹配
|
|
工作平臺
|
Q195碳鋼、沖孔、1.5mm
|
|
管箱
|
2個，碳鋼方管；罐體左右兩側各一；長度與罐體等長，橫截面為方形
|
四、東風K6后雙橋20噸灑水車配置選裝
|
配置說明
|
標配
|
高配
|
|
罐體材料
|
Q235碳鋼
|
Q235碳鋼
|
|
管道
|
無縫鍍鋅管道
|
無縫鍍鋅管道
|
|
管道閥門開關
|
手動開關閥門
|
新式氣控閥門，駕駛室操作作業
|
|
水泵
|
天億/億豐
|
杭州威龍
|
|
接頭墊片及法蘭
|
橡膠墊片
|
聚四氟高分子材質墊片及法蘭片（厚度1.6mm）
|
|
低水位報警
|
無
|
有
|
|
管道壓力表
|
無
|
有
|
|
管道濾網
|
鐵過濾器
|
不銹鋼過濾網
|
|
罐體內部防腐防銹處理
|
無
|
加厚水性雙組合環氧樹脂涂層
|
|
水位計
|
有
|
有
|
|
高壓水炮
|
普通鋁合金
|
消防式水炮/軸承式
|
|
三通過濾器、四位三通球閥、方形球閥、后灑、三彎前沖、萬向球鴨嘴（全套）
|
普通鋁合金
|
國內一線品牌（三江橋南等）
|
|
選裝：LED箭頭燈、駕駛室前端自動水炮、不銹鋼水炮、罐體可選304/316/316L等不銹鋼材質。
|
五.東風K6后雙橋20噸灑水車車輛參數
|
【整車技術參數】
|
|
東風D17后雙橋20噸灑水車
|
|
25000
|
罐體容積(m3)
|
15.12
|
|
14400,14465
|
外形尺寸
|
10350X2500X3200
|
|
10405
|
貨廂尺寸
|
XX
|
|
|
準拖掛車總質量
|
|
|
2,3
|
鞍座最大載質量
|
|
|
26/16
|
前懸/后懸
|
1515/3135,1475/3135
|
|
7000/18000(二軸組)
|
最高車速(km/h)
|
89
|
|
備注：1、罐體有效容積:15.12立方米 ,該車僅選用4350+1350mm軸距。整車長度與前懸對應關系為:10350/1515,10310/1475。罐體外形尺寸(長×長軸×短軸):6900x2240x1420。2、防護材料:Q235B碳鋼,連接方式:左右側面防護與副梁均采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷面尺寸:150×50,后部防護離地高度:480。3、ABS生產廠家/型號;東科克諾爾商用車制動系統(十堰)有限公司/3631010-C2000, 浙江萬安科技股份有限公司/ VIE ABS-Ⅱ。4、隨底盤選裝駕駛室,隨底盤選裝排氣管樣式�？蛇x裝上裝外觀樣式。
|
|
【底盤技術參數】
|
|
EQ1258GSZ6DJ
|
底盤名稱
|
載貨汽車底盤
|
|
東風牌
|
生產企業
|
東風商用車有限公司
|
|
3
|
輪胎數
|
10
|
|
4350+1350
|
|
11.00R20 18PR
|
|
8/10,9/10
|
前輪距
|
1860,1940,1960,1985
|
|
柴油
|
后輪距
|
1750/1750,1860/1860
|
|
GB3847-2005,GB17691-2018國Ⅵ
|
|
發動機生產企業
|
發動機排量
|
發動機功率
|
|
東風康明斯發動機有限公司
|
6200
|
169(kw)/229.84(ps)
|
|
廣西玉柴機器股份有限公司
|
6234
|
180(kw)/244.8(ps)
|
|
廣西玉柴機器股份有限公司
|
6234
|
199(kw)/270.64(ps)
|
|
