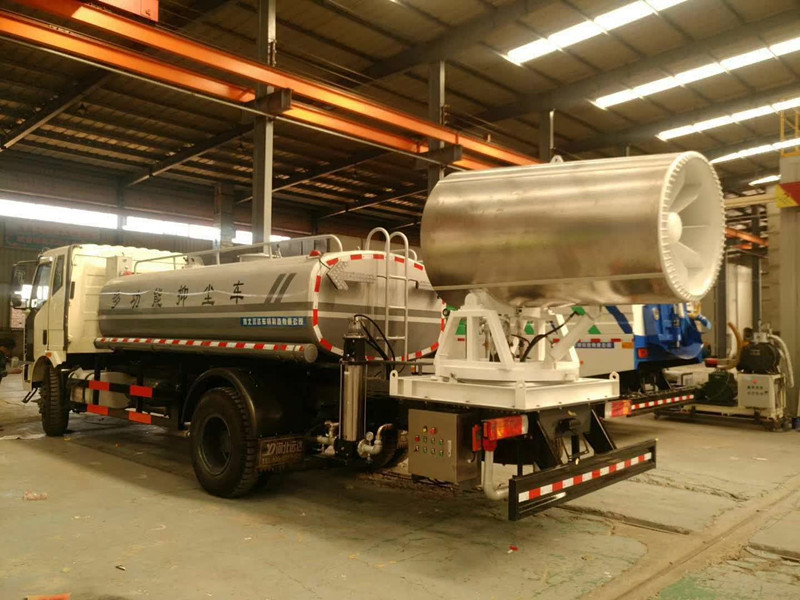

許多客戶對灑水車帶抑塵霧炮的車型不是十分了解，我們平常見到的的都是由一個專門的發動機帶動的霧炮來工作，這種驅動方式更加的方便，工作場所也多樣化，今天我為大家介紹的是全新的技術---液壓抑塵一體式霧炮機系列。
液壓霧炮的最大特點就是動力靠底盤的發動機取力，這雖然在工作場地上有所限制，但是性能更加穩定，耗能更低。
廠家直銷電話：177 8628 6969
本發明的單發液壓驅動的灑水車多功能抑塵車，所述單發液壓驅動的多功能抑塵車在底盤發動機上設置有全功率取力器和飛輪取力器；全功率取力器將底盤發動機的動力提供給霧炮系統，飛輪取力器通過變速箱與驅動橋相連接，將底盤發動機的動力提供給驅動橋。
在底盤發動機上增加全功率取力器，使底盤發動機在不影響行駛性能的前提下同時能夠給霧炮系統提供動力，全功率取力器通過傳動軸將動力傳遞到串聯的第一驅動泵和第二驅動泵上。第一驅動泵為變量柱塞泵，第二驅動泵為高速齒輪泵，將動能轉化為液壓能，齒輪泵以串聯的形式與變量柱塞泵連接，兩個液壓泵共用一個液壓站1。

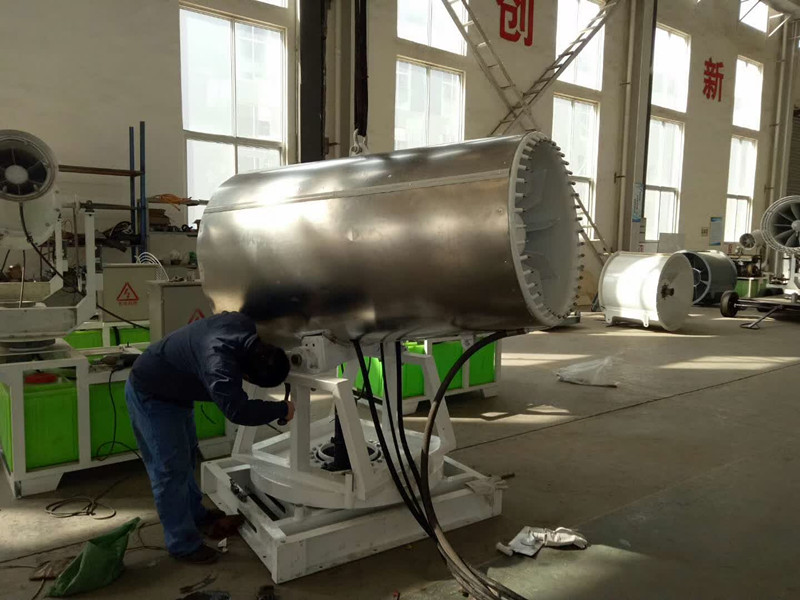

當霧炮系統工作時，變量柱塞泵直接驅動定量風機驅動馬達，從而帶動霧炮風機的轉動為霧炮系統提供風源，該液壓系統采用手動伺服閥控制風機驅動馬達的轉動，通過改變柱塞泵斜盤的角度，改變變量柱塞泵的排量，實現定量馬達的無級變速。
|
主要技術參數 |
||||
|
型號 |
DC-60YCY |
DC-80YCY |
DC-100YCY |
DC-120YCY |
|
水平射程（靜風）（m） |
50-60 |
70-80 |
90-100 |
100-110 |
|
流量（可調）（L/min） |
50-110 |
50-110 |
70-150 |
80-200 |
|
風機馬達 |
FM56 |
FM63 |
FM90 |
FM125 |
|
水泵馬達 |
FM23 |
FM23 |
FM32 |
FM32 |
|
主泵 |
55（丹弗斯） |
75（丹弗斯） |
100（丹弗斯） |
100（丹弗斯） |
|
副泵 |
45齒輪泵（派克） |
63齒輪泵（派克） |
63齒輪泵（派克） |
63齒輪泵（派克） |
|
工作壓力（MPa） |
1.5-2.5 |
1.5-2.5 |
1.5-2.5 |
1.5-2.5 |
|
霧化范圍（μm） |
50-150 |
50-150 |
50-150 |
50-150 |
|
水平噴霧轉角（遙控可調） |
0-320° |
0-320° |
0-320° |
0-320° |
|
仰俯噴霧轉角 |
-10°-60° |
-10°-60° |
-10°-60° |
-10°-60° |
|
適用環境（°C） |
-10-50 |
-10-50 |
-10-50 |
-10-50 |
|
最大覆蓋面積（m2） |
12000 |
12000 |
18000 |
28000 |
|
控制方式 |
遙控/自動 /遠程通訊 |
遙控/自動 /遠程通訊 |
遙控/自動 /遠程通訊 |
遙控/自動 /遠程通訊 |
|
防護等級 |
≧IP55 |
≧IP55 |
≧IP55 |
≧IP55 |
|
整機輸入最大功率（Kw） |
≧35 |
≧35 |
≧35 |
≧35 |
|
耗水量（m3/h） |
4 |
4 |
8 |
11.7 |
|
噴頭數量（個） |
50 |
62 |
89 |
120 |
